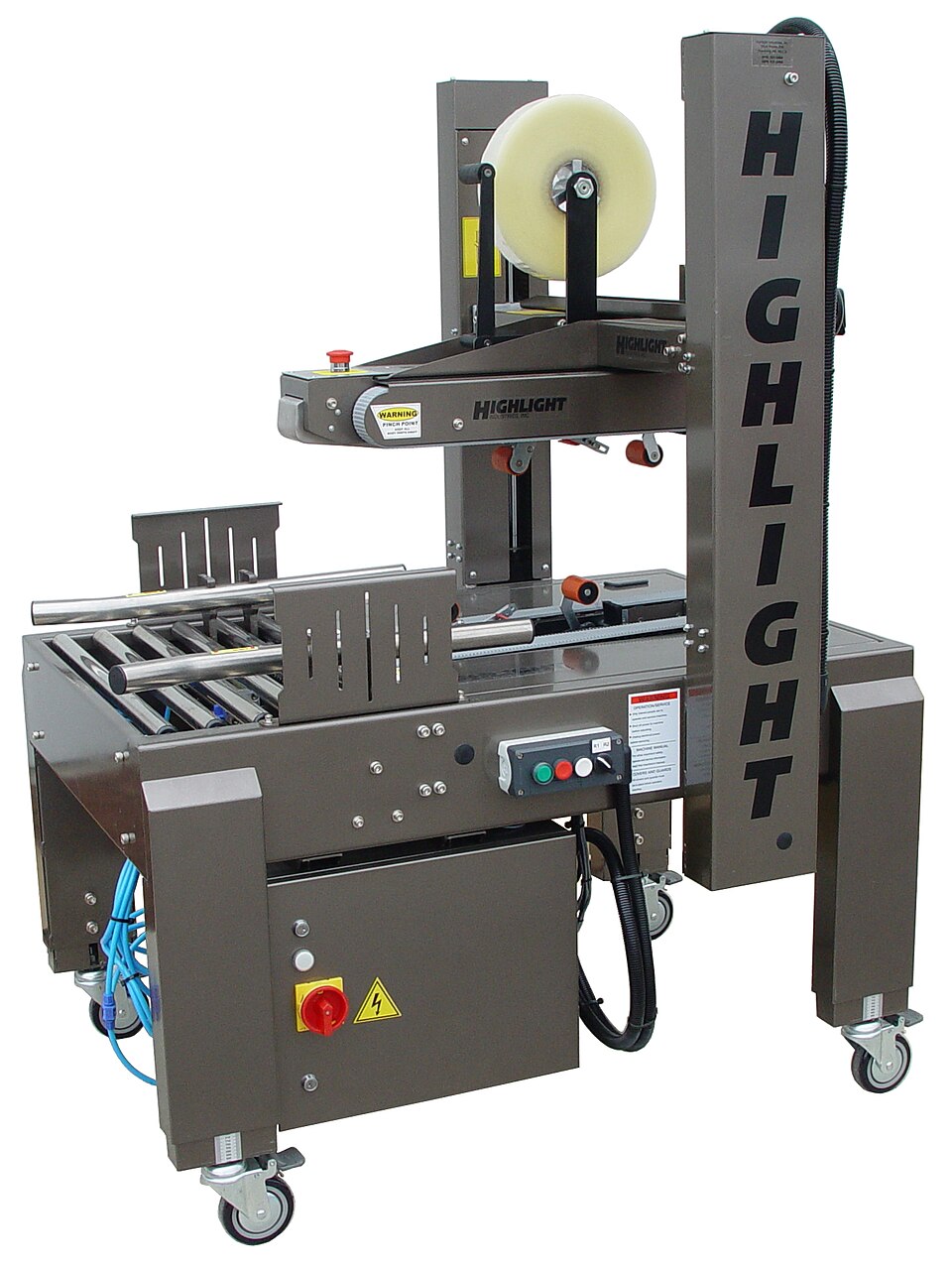

Case Erector Product
An automatic case erector that pulls flat carton blanks from a magazine, vacuum-erects them, folds the bottom flaps and seals them with tape. A full specification article for this item is being written. Meanwhile its bill of materials and connections are below.
Build & assembly graph
expand / collapse · shared sub-assemblies converge · links to related products · est. labour product / assembly shared across products atomic part related product
Tap an assembly to expand/collapse · tap a part to open it · use “Open page” for any node · drag to pan, scroll to zoom.
Bill of materials
11 top-level lines · 63 rows shown · 163 parts total · indented to 3 levels| # | Item / sub-assembly | Part no. | Qty/assy | Ext. qty | Parts | Type |
|---|---|---|---|---|---|---|
| 1 | Machine Frame | case-erector-frame | 1× | 1 | — | part |
| 2 | Blank Magazine 3 parts | case-erector-blank-magazine | 1× | 1 | 6 | assembly |
| 2.1 | Hopper Rail | case-erector-hopper-rail | 4× | 4 | — | part |
| 2.2 | Low-Blank Sensor | case-erector-low-blank-sensor | 1× | 1 | — | part |
| 2.3 | Fastener Set | fastener-set | 1× | 1 | — | part |
| 3 | Vacuum Pick & Erect Unit 6 parts | case-erector-vacuum-erector | 1× | 1 | 36 | assembly |
| 3.1 | Vacuum Cup | case-erector-vacuum-cup | 4× | 4 | — | part |
| 3.2 | Vacuum Generator 2 parts | case-erector-vacuum-generator | 1× | 1 | 2 | assembly |
| 3.2.1 | Blower Motor | blower-motor | 1× | 1 | — | part |
| 3.2.2 | Vacuum Reservoir | case-erector-vacuum-tank | 1× | 1 | — | part |
| 3.3 | Erecting Arm | case-erector-erecting-arm | 1× | 1 | — | part |
| 3.4 | Erecting Servo Motor 3 parts | case-erector-servo-motor | 1× | 1 | 24 | assembly |
| 3.4.1 | Stator Assembly 3 parts + deeper › | stator-assembly | 1× | 1 | 3 | assembly |
| 3.4.2 | Rotor Assembly 4 parts + deeper › | rotor-assembly | 1× | 1 | 19 | assembly |
| 3.4.3 | Ball Bearing | ball-bearing | 2× | 2 | — | part |
| 3.5 | Erecting Cam | case-erector-erecting-cam | 1× | 1 | — | part |
| 3.6 | Ball Bearing | ball-bearing | 4× | 4 | — | part |
| 4 | Flap Folding Unit 5 parts | case-erector-flap-folder | 1× | 1 | 7 | assembly |
| 4.1 | Minor Flap Plow | case-erector-minor-flap-plow | 2× | 2 | — | part |
| 4.2 | Major Flap Plow | case-erector-major-flap-plow | 2× | 2 | — | part |
| 4.3 | Flap Kicker | case-erector-flap-kicker | 1× | 1 | — | part |
| 4.4 | Flap Kicker Cylinder | case-erector-flap-cylinder | 1× | 1 | — | part |
| 4.5 | Fastener Set | fastener-set | 1× | 1 | — | part |
| 5 | Bottom Tape Head 6 parts | case-erector-tape-head | 1× | 1 | 8 | assembly |
| 5.1 | Tape Roll | case-erector-tape-roll | 1× | 1 | — | part |
| 5.2 | Applying Roller | case-erector-applying-roller | 1× | 1 | — | part |
| 5.3 | Buffing Roller | case-erector-buffing-roller | 1× | 1 | — | part |
| 5.4 | Tape Cutter Blade | case-erector-cutter-blade | 1× | 1 | — | part |
| 5.5 | Roller Return Spring | case-erector-tape-spring | 2× | 2 | — | part |
| 5.6 | Tape Cartridge Bracket | case-erector-tape-bracket | 2× | 2 | — | part |
| 6 | Discharge Conveyor 4 parts | case-erector-discharge-conveyor | 1× | 1 | 39 | assembly |
| 6.1 | Drive Belt | drive-belt | 2× | 2 | — | part |
| 6.2 | Conveyor Roller | case-erector-conveyor-roller | 4× | 4 | — | part |
| 6.3 | Ball Bearing | ball-bearing | 8× | 8 | — | part |
| 6.4 | Conveyor Drive Motor 4 parts | case-erector-drive-motor | 1× | 1 | 25 | assembly |
| 6.4.1 | Stator Assembly 3 parts + deeper › | stator-assembly | 1× | 1 | 3 | assembly |
| 6.4.2 | Rotor Assembly 4 parts + deeper › | rotor-assembly | 1× | 1 | 19 | assembly |
| 6.4.3 | Helical Gear Pair | gear-pair | 1× | 1 | — | part |
| 6.4.4 | Ball Bearing | ball-bearing | 2× | 2 | — | part |
| 7 | Pneumatic System 3 parts | case-erector-pneumatic-system | 1× | 1 | 17 | assembly |
| 7.1 | Pneumatic Cylinder | case-erector-air-cylinder | 4× | 4 | — | part |
| 7.2 | Pneumatic Valve Bank 2 parts | case-erector-valve-bank | 1× | 1 | 12 | assembly |
| 7.2.1 | Solenoid Valve | case-erector-solenoid-valve | 6× | 6 | — | part |
| 7.2.2 | Connector | connector | 6× | 6 | — | part |
| 7.3 | FRL Air-Prep Unit | case-erector-frl-unit | 1× | 1 | — | part |
| 8 | Control Panel 5 parts | case-erector-control-panel | 1× | 1 | 40 | assembly |
| 8.1 | Control Board 3 parts | case-erector-control-board | 1× | 1 | 3 | assembly |
| 8.1.1 | Bare PCB | pcb-bare | 1× | 1 | — | part |
| 8.1.2 | Microcontroller | mcu | 1× | 1 | — | part |
| 8.1.3 | SMD Passive (R/C/L) | smd-passives | 1× | 1 | — | part |
| 8.2 | Touchscreen HMI 2 parts | case-erector-touchscreen | 1× | 1 | 2 | assembly |
| 8.2.1 | LCD Panel | lcd-panel | 1× | 1 | — | part |
| 8.2.2 | Touch Digitizer | touch-digitizer | 1× | 1 | — | part |
| 8.3 | Relay | relay | 8× | 8 | — | part |
| 8.4 | Photoelectric Sensor | case-erector-photo-sensor | 3× | 3 | — | part |
| 8.5 | Connector | connector | 24× | 24 | — | part |
| 9 | Safety Guarding 4 parts | case-erector-guarding | 1× | 1 | 7 | assembly |
| 9.1 | Guard Panel | case-erector-guard-panel | 4× | 4 | — | part |
| 9.2 | Door Interlock Switch | case-erector-door-interlock | 1× | 1 | — | part |
| 9.3 | E-Stop Button | case-erector-estop-button | 1× | 1 | — | part |
| 9.4 | Fastener Set | fastener-set | 1× | 1 | — | part |
| 10 | Wire Bundle | wire-bundle | 1× | 1 | — | part |
| 11 | Fastener Set | fastener-set | 1× | 1 | — | part |
