Air Conditioner Product
Sourcing — likely vendors
Real suppliers (🇮🇳 🇸🇬 🇨🇳); price, MOQ & lead time are estimates| Vendor | HQ | Specialty | Est. unit price | MOQ | Lead time |
|---|---|---|---|---|---|
| 🇨🇳Foxconn foxconn.com ↗ | Shenzhen, CN | Electronics contract mfg | $163 | 1,000 pcs | 6–10 wks |
| flex.com ↗ | Singapore | Electronics contract mfg | $165 | 1,000 pcs | 6–10 wks |
| dixoninfo.com ↗ | Noida, IN | Electronics contract mfg | $161 | 1,000 pcs | 6–10 wks |
| bydelectronic.com ↗ | Shenzhen, CN | Electronics contract mfg | $178 | 1,000 pcs | 6–10 wks |
| venture.com.sg ↗ | Singapore | Electronics contract mfg | $165 | 1,000 pcs | 6–10 wks |

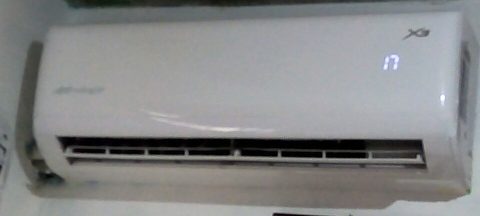

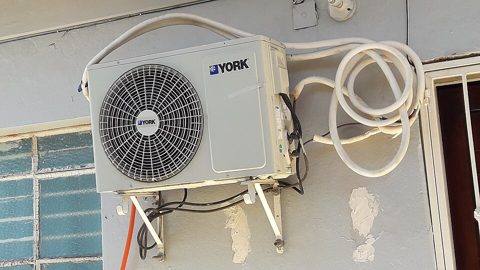

A split inverter air conditioner: outdoor condensing unit + indoor evaporator unit, R32 refrigerant. A full specification article for this item is being written. Meanwhile its bill of materials and connections are below.
Build & assembly graph
expand / collapse · shared sub-assemblies converge · links to related products · est. labour product / assembly shared across products atomic part related product
Tap an assembly to expand/collapse · tap a part to open it · use “Open page” for any node · drag to pan, scroll to zoom.
Bill of materials
5 top-level lines · 83 rows shown · 117 parts total · indented to 3 levels| # | Item / sub-assembly | Part no. | Qty/assy | Ext. qty | Parts | Type |
|---|---|---|---|---|---|---|
| 1 | Outdoor Unit 11 parts | air-conditioner-outdoor-unit | 1× | 1 | 67 | assembly |
| 1.1 | Outdoor Casing 4 parts | air-conditioner-outdoor-casing | 1× | 1 | 7 | assembly |
| 1.1.1 | Sheet Metal Panel | sheet-panel | 4× | 4 | — | part |
| 1.1.2 | Base Pan | air-conditioner-base-pan | 1× | 1 | — | part |
| 1.1.3 | Fan Grille | air-conditioner-fan-grille | 1× | 1 | — | part |
| 1.1.4 | Fastener Set | fastener-set | 1× | 1 | — | part |
| 1.2 | Rotary Compressor 6 parts | air-conditioner-compressor | 1× | 1 | 30 | assembly |
| 1.2.1 | Stator Assembly 3 parts + deeper › | stator-assembly | 1× | 1 | 3 | assembly |
| 1.2.2 | Rotor Assembly 4 parts + deeper › | rotor-assembly | 1× | 1 | 19 | assembly |
| 1.2.3 | Motor Housing | motor-housing | 1× | 1 | — | part |
| 1.2.4 | Rotary Pump Mechanism 4 parts + deeper › | air-conditioner-pump-mechanism | 1× | 1 | 4 | assembly |
| 1.2.5 | Ball Bearing | ball-bearing | 2× | 2 | — | part |
| 1.2.6 | Refrigeration Oil | air-conditioner-compressor-oil | 1× | 1 | — | part |
| 1.3 | Condenser Coil 3 parts | air-conditioner-condenser-coil | 1× | 1 | 4 | assembly |
| 1.3.1 | Copper Coil Tube | air-conditioner-copper-tube | 1× | 1 | — | part |
| 1.3.2 | Aluminum Fin Stack | air-conditioner-aluminum-fin | 1× | 1 | — | part |
| 1.3.3 | Coil Header | air-conditioner-coil-header | 2× | 2 | — | part |
| 1.4 | Condenser Fan 2 parts | air-conditioner-condenser-fan | 1× | 1 | 2 | assembly |
| 1.4.1 | Condenser Fan Motor | air-conditioner-fan-motor | 1× | 1 | — | part |
| 1.4.2 | Axial Fan Blade | air-conditioner-axial-blade | 1× | 1 | — | part |
| 1.5 | 4-Way Reversing Valve 3 parts | air-conditioner-reversing-valve | 1× | 1 | 3 | assembly |
| 1.5.1 | Reversing Valve Body | air-conditioner-valve-body | 1× | 1 | — | part |
| 1.5.2 | Pilot Solenoid Coil | air-conditioner-pilot-solenoid | 1× | 1 | — | part |
| 1.5.3 | Slide Spool | air-conditioner-slide-spool | 1× | 1 | — | part |
| 1.6 | Electronic Expansion Valve 3 parts | air-conditioner-eev | 1× | 1 | 3 | assembly |
| 1.6.1 | EEV Body | air-conditioner-eev-body | 1× | 1 | — | part |
| 1.6.2 | EEV Stepper Motor | air-conditioner-stepper-motor | 1× | 1 | — | part |
| 1.6.3 | Metering Needle | air-conditioner-eev-needle | 1× | 1 | — | part |
| 1.7 | Suction Accumulator | air-conditioner-accumulator | 1× | 1 | — | part |
| 1.8 | Service Valve | air-conditioner-service-valve | 2× | 2 | — | part |
| 1.9 | Inverter Drive PCB 7 parts | air-conditioner-inverter-pcb | 1× | 1 | 13 | assembly |
| 1.9.1 | Bare PCB | pcb-bare | 1× | 1 | — | part |
| 1.9.2 | IGBT Power Module | igbt-module | 1× | 1 | — | part |
| 1.9.3 | Power MOSFET | mosfet | 6× | 6 | — | part |
| 1.9.4 | Microcontroller | mcu | 1× | 1 | — | part |
| 1.9.5 | Relay | relay | 2× | 2 | — | part |
| 1.9.6 | EMI Power Filter | air-conditioner-power-filter | 1× | 1 | — | part |
| 1.9.7 | Power Module Heat Sink | air-conditioner-heat-sink | 1× | 1 | — | part |
| 1.10 | R32 Refrigerant | air-conditioner-refrigerant-r32 | 1× | 1 | — | part |
| 1.11 | Fastener Set | fastener-set | 1× | 1 | — | part |
| 2 | Indoor Unit 9 parts | air-conditioner-indoor-unit | 1× | 1 | 31 | assembly |
| 2.1 | Indoor Plastic Housing 3 parts | air-conditioner-indoor-housing | 1× | 1 | 3 | assembly |
| 2.1.1 | Front Cover Panel | air-conditioner-front-panel | 1× | 1 | — | part |
| 2.1.2 | Rear Chassis | air-conditioner-rear-chassis | 1× | 1 | — | part |
| 2.1.3 | Fastener Set | fastener-set | 1× | 1 | — | part |
| 2.2 | Evaporator Coil 3 parts | air-conditioner-evaporator-coil | 1× | 1 | 4 | assembly |
| 2.2.1 | Copper Coil Tube | air-conditioner-copper-tube | 1× | 1 | — | part |
| 2.2.2 | Aluminum Fin Stack | air-conditioner-aluminum-fin | 1× | 1 | — | part |
| 2.2.3 | Coil Header | air-conditioner-coil-header | 2× | 2 | — | part |
| 2.3 | Cross-Flow Blower 3 parts | air-conditioner-blower | 1× | 1 | 4 | assembly |
| 2.3.1 | Blower Motor | blower-motor | 1× | 1 | — | part |
| 2.3.2 | Cross-Flow Fan Barrel | air-conditioner-cross-flow-fan | 1× | 1 | — | part |
| 2.3.3 | Ball Bearing | ball-bearing | 2× | 2 | — | part |
| 2.4 | Air Filter | air-conditioner-air-filter | 2× | 2 | — | part |
| 2.5 | Louver Assembly 2 parts | air-conditioner-louver | 1× | 1 | 6 | assembly |
| 2.5.1 | Louver Blade | air-conditioner-louver-blade | 4× | 4 | — | part |
| 2.5.2 | Swing Stepper Motor | air-conditioner-swing-motor | 2× | 2 | — | part |
| 2.6 | Condensate Drain Pan | air-conditioner-drain-pan | 1× | 1 | — | part |
| 2.7 | Indoor Control Board 5 parts | air-conditioner-control-board | 1× | 1 | 8 | assembly |
| 2.7.1 | Bare PCB | pcb-bare | 1× | 1 | — | part |
| 2.7.2 | Microcontroller | mcu | 1× | 1 | — | part |
| 2.7.3 | LCD Panel | lcd-panel | 1× | 1 | — | part |
| 2.7.4 | Relay | relay | 4× | 4 | — | part |
| 2.7.5 | Piezo Buzzer | air-conditioner-buzzer | 1× | 1 | — | part |
| 2.8 | IR Receiver Module | air-conditioner-ir-receiver | 1× | 1 | — | part |
| 2.9 | NTC Thermistor | air-conditioner-thermistor | 2× | 2 | — | part |
| 3 | Interconnect Kit 4 parts | air-conditioner-interconnect | 1× | 1 | 9 | assembly |
| 3.1 | Refrigerant Pipe | air-conditioner-refrigerant-pipe | 2× | 2 | — | part |
| 3.2 | Comms / Power Cable 2 parts | air-conditioner-comms-wire | 1× | 1 | 5 | assembly |
| 3.2.1 | Wire Bundle | wire-bundle | 1× | 1 | — | part |
| 3.2.2 | Connector | connector | 4× | 4 | — | part |
| 3.3 | Condensate Drain Hose | air-conditioner-drain-hose | 1× | 1 | — | part |
| 3.4 | Pipe Insulation Sleeve | air-conditioner-pipe-insulation | 1× | 1 | — | part |
| 4 | Remote Control 6 parts | air-conditioner-remote | 1× | 1 | 6 | assembly |
| 4.1 | Bare PCB | pcb-bare | 1× | 1 | — | part |
| 4.2 | Microcontroller | mcu | 1× | 1 | — | part |
| 4.3 | LCD Panel | lcd-panel | 1× | 1 | — | part |
| 4.4 | Rubber Keypad | air-conditioner-rubber-keypad | 1× | 1 | — | part |
| 4.5 | IR Emitter LED | air-conditioner-ir-led | 1× | 1 | — | part |
| 4.6 | Remote Plastic Shell | air-conditioner-remote-shell | 1× | 1 | — | part |
| 5 | Wall Mounting Bracket 2 parts | air-conditioner-wall-bracket | 2× | 2 | 2 | assembly |
| 5.1 | Sheet Metal Panel | sheet-panel | 1× | 2 | — | part |
| 5.2 | Fastener Set | fastener-set | 1× | 2 | — | part |
