Photocopier (MFP) Product

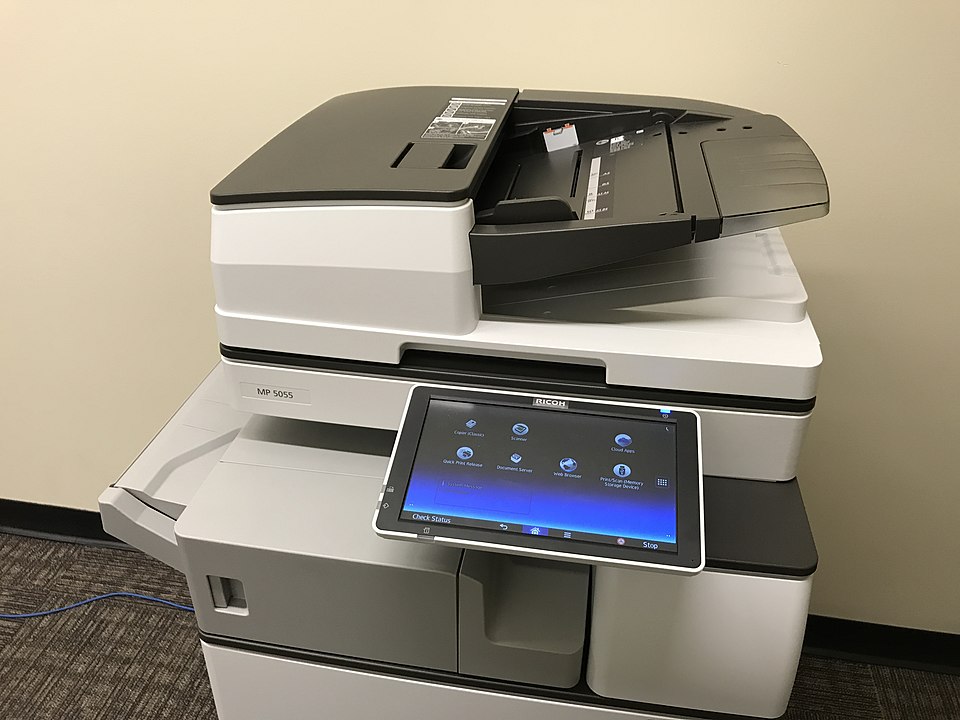

A multifunction laser copier: the scanner and document feeder digitize originals, a laser scanner writes them to the OPC drum, toner develops the image, transfer and fuser fix it to paper through a multi-tray path, and a finisher staples and sorts the output. A full specification article for this item is being written. Meanwhile its bill of materials and connections are below.
Build & assembly graph
expand / collapse · shared sub-assemblies converge · links to related products · est. labour product / assembly shared across products atomic part related product
Tap an assembly to expand/collapse · tap a part to open it · use “Open page” for any node · drag to pan, scroll to zoom.
Bill of materials
14 top-level lines · 125 rows shown · 210 parts total · indented to 3 levels| # | Item / sub-assembly | Part no. | Qty/assy | Ext. qty | Parts | Type |
|---|---|---|---|---|---|---|
| 1 | Chassis & Covers 4 parts | photocopier-chassis | 1× | 1 | 8 | assembly |
| 1.1 | Main Frame | photocopier-main-frame | 1× | 1 | — | part |
| 1.2 | Front Door | photocopier-front-door | 1× | 1 | — | part |
| 1.3 | Outer Cover | photocopier-outer-cover | 5× | 5 | — | part |
| 1.4 | Fastener Set | fastener-set | 1× | 1 | — | part |
| 2 | Scanner Unit 6 parts | photocopier-scanner-unit | 1× | 1 | 32 | assembly |
| 2.1 | Platen Glass | photocopier-platen-glass | 1× | 1 | — | part |
| 2.2 | Scan Carriage 4 parts | photocopier-scan-carriage | 1× | 1 | 6 | assembly |
| 2.2.1 | CMOS Image Sensor | image-sensor | 1× | 1 | — | part |
| 2.2.2 | LED Lamp Bar | photocopier-scan-led | 1× | 1 | — | part |
| 2.2.3 | Scan Lens | photocopier-scan-lens | 1× | 1 | — | part |
| 2.2.4 | Scan Mirror | photocopier-scan-mirror | 3× | 3 | — | part |
| 2.3 | Stator Assembly 3 parts | stator-assembly | 1× | 1 | 3 | assembly |
| 2.3.1 | Stator Core (laminations) | stator-core | 1× | 1 | — | part |
| 2.3.2 | Copper Winding | copper-winding | 1× | 1 | — | part |
| 2.3.3 | Slot Insulation | stator-insulation | 1× | 1 | — | part |
| 2.4 | Rotor Assembly 4 parts | rotor-assembly | 1× | 1 | 19 | assembly |
| 2.4.1 | Rotor Shaft | rotor-shaft | 1× | 1 | — | part |
| 2.4.2 | Rotor Core | rotor-core | 1× | 1 | — | part |
| 2.4.3 | Neodymium Magnet | neodymium-magnet | 16× | 16 | — | part |
| 2.4.4 | Ball Bearing | ball-bearing | 1× | 1 | — | part |
| 2.5 | Carriage Belt | photocopier-scan-belt | 1× | 1 | — | part |
| 2.6 | Ball Bearing | ball-bearing | 2× | 2 | — | part |
| 3 | Auto Document Feeder 6 parts | photocopier-adf | 1× | 1 | 29 | assembly |
| 3.1 | ADF Pickup Roller | photocopier-adf-pickup-roller | 1× | 1 | — | part |
| 3.2 | ADF Feed Roller | photocopier-adf-feed-roller | 2× | 2 | — | part |
| 3.3 | Stator Assembly 3 parts | stator-assembly | 1× | 1 | 3 | assembly |
| 3.3.1 | Stator Core (laminations) | stator-core | 1× | 1 | — | part |
| 3.3.2 | Copper Winding | copper-winding | 1× | 1 | — | part |
| 3.3.3 | Slot Insulation | stator-insulation | 1× | 1 | — | part |
| 3.4 | Rotor Assembly 4 parts | rotor-assembly | 1× | 1 | 19 | assembly |
| 3.4.1 | Rotor Shaft | rotor-shaft | 1× | 1 | — | part |
| 3.4.2 | Rotor Core | rotor-core | 1× | 1 | — | part |
| 3.4.3 | Neodymium Magnet | neodymium-magnet | 16× | 16 | — | part |
| 3.4.4 | Ball Bearing | ball-bearing | 1× | 1 | — | part |
| 3.5 | ADF Duplexer | photocopier-adf-duplex | 1× | 1 | — | part |
| 3.6 | ADF Sensor | photocopier-adf-sensor | 3× | 3 | — | part |
| 4 | Laser Scanner Unit 7 parts | photocopier-laser-scanner | 1× | 1 | 29 | assembly |
| 4.1 | Laser Diode Module | photocopier-laser-diode | 1× | 1 | — | part |
| 4.2 | Stator Assembly 3 parts | stator-assembly | 1× | 1 | 3 | assembly |
| 4.2.1 | Stator Core (laminations) | stator-core | 1× | 1 | — | part |
| 4.2.2 | Copper Winding | copper-winding | 1× | 1 | — | part |
| 4.2.3 | Slot Insulation | stator-insulation | 1× | 1 | — | part |
| 4.3 | Rotor Assembly 4 parts | rotor-assembly | 1× | 1 | 19 | assembly |
| 4.3.1 | Rotor Shaft | rotor-shaft | 1× | 1 | — | part |
| 4.3.2 | Rotor Core | rotor-core | 1× | 1 | — | part |
| 4.3.3 | Neodymium Magnet | neodymium-magnet | 16× | 16 | — | part |
| 4.3.4 | Ball Bearing | ball-bearing | 1× | 1 | — | part |
| 4.4 | Polygon Mirror | photocopier-polygon-mirror | 1× | 1 | — | part |
| 4.5 | Ball Bearing | ball-bearing | 2× | 2 | — | part |
| 4.6 | f-theta Lens | photocopier-f-theta-lens | 1× | 1 | — | part |
| 4.7 | Fold Mirror | photocopier-fold-mirror | 2× | 2 | — | part |
| 5 | Imaging Unit 6 parts | photocopier-imaging-unit | 1× | 1 | 18 | assembly |
| 5.1 | Drum Cartridge 4 parts | photocopier-drum-cartridge | 1× | 1 | 4 | assembly |
| 5.1.1 | OPC Drum | photocopier-opc-drum | 1× | 1 | — | part |
| 5.1.2 | Charge Roller | photocopier-charge-roller | 1× | 1 | — | part |
| 5.1.3 | Cleaning Blade | photocopier-cleaning-blade | 1× | 1 | — | part |
| 5.1.4 | Helical Gear Pair | gear-pair | 1× | 1 | — | part |
| 5.2 | Developer Unit 4 parts | photocopier-developer-unit | 1× | 1 | 4 | assembly |
| 5.2.1 | Developer Roller | photocopier-developer-roller | 1× | 1 | — | part |
| 5.2.2 | Doctor Blade | photocopier-doctor-blade | 1× | 1 | — | part |
| 5.2.3 | Developer Auger | photocopier-developer-auger | 1× | 1 | — | part |
| 5.2.4 | Helical Gear Pair | gear-pair | 1× | 1 | — | part |
| 5.3 | Toner Cartridge 3 parts | photocopier-toner-cartridge | 1× | 1 | 3 | assembly |
| 5.3.1 | Toner Hopper | photocopier-toner-hopper | 1× | 1 | — | part |
| 5.3.2 | Toner Powder | photocopier-toner | 1× | 1 | — | part |
| 5.3.3 | Agitator | photocopier-agitator | 1× | 1 | — | part |
| 5.4 | Transfer Belt | photocopier-transfer-belt | 1× | 1 | — | part |
| 5.5 | Transfer Roller | photocopier-transfer-roller | 1× | 1 | — | part |
| 5.6 | High-Voltage Power Supply 3 parts | photocopier-hvps | 1× | 1 | 5 | assembly |
| 5.6.1 | Bare PCB | pcb-bare | 1× | 1 | — | part |
| 5.6.2 | SMD Passive (R/C/L) | smd-passives | 1× | 1 | — | part |
| 5.6.3 | Connector | connector | 3× | 3 | — | part |
| 6 | Fuser Unit 5 parts | photocopier-fuser-unit | 1× | 1 | 5 | assembly |
| 6.1 | Heating Element | heating-element | 1× | 1 | — | part |
| 6.2 | Heating Roller | photocopier-heating-roller | 1× | 1 | — | part |
| 6.3 | Pressure Roller | photocopier-pressure-roller | 1× | 1 | — | part |
| 6.4 | Fuser Thermistor | photocopier-thermistor | 1× | 1 | — | part |
| 6.5 | Thermal Fuse | thermal-fuse | 1× | 1 | — | part |
| 7 | Paper Path 8 parts | photocopier-paper-path | 1× | 1 | 39 | assembly |
| 7.1 | Paper Tray | photocopier-paper-tray | 3× | 3 | — | part |
| 7.2 | Pickup Roller | photocopier-pickup-roller | 3× | 3 | — | part |
| 7.3 | Feed Roller | photocopier-feed-roller | 4× | 4 | — | part |
| 7.4 | Registration Roller | photocopier-reg-roller | 1× | 1 | — | part |
| 7.5 | Duplexer | photocopier-duplexer | 1× | 1 | — | part |
| 7.6 | Paper Sensor | photocopier-paper-sensor | 5× | 5 | — | part |
| 7.7 | Stator Assembly 3 parts | stator-assembly | 1× | 1 | 3 | assembly |
| 7.7.1 | Stator Core (laminations) | stator-core | 1× | 1 | — | part |
| 7.7.2 | Copper Winding | copper-winding | 1× | 1 | — | part |
| 7.7.3 | Slot Insulation | stator-insulation | 1× | 1 | — | part |
| 7.8 | Rotor Assembly 4 parts | rotor-assembly | 1× | 1 | 19 | assembly |
| 7.8.1 | Rotor Shaft | rotor-shaft | 1× | 1 | — | part |
| 7.8.2 | Rotor Core | rotor-core | 1× | 1 | — | part |
| 7.8.3 | Neodymium Magnet | neodymium-magnet | 16× | 16 | — | part |
| 7.8.4 | Ball Bearing | ball-bearing | 1× | 1 | — | part |
| 8 | Finisher 6 parts | photocopier-finisher | 1× | 1 | 31 | assembly |
| 8.1 | Stapler Head | photocopier-stapler | 1× | 1 | — | part |
| 8.2 | Sorter Bin | photocopier-sorter-bin | 4× | 4 | — | part |
| 8.3 | Stator Assembly 3 parts | stator-assembly | 1× | 1 | 3 | assembly |
| 8.3.1 | Stator Core (laminations) | stator-core | 1× | 1 | — | part |
| 8.3.2 | Copper Winding | copper-winding | 1× | 1 | — | part |
| 8.3.3 | Slot Insulation | stator-insulation | 1× | 1 | — | part |
| 8.4 | Rotor Assembly 4 parts | rotor-assembly | 1× | 1 | 19 | assembly |
| 8.4.1 | Rotor Shaft | rotor-shaft | 1× | 1 | — | part |
| 8.4.2 | Rotor Core | rotor-core | 1× | 1 | — | part |
| 8.4.3 | Neodymium Magnet | neodymium-magnet | 16× | 16 | — | part |
| 8.4.4 | Ball Bearing | ball-bearing | 1× | 1 | — | part |
| 8.5 | Feed Roller | photocopier-feed-roller | 2× | 2 | — | part |
| 8.6 | Paper Sensor | photocopier-paper-sensor | 2× | 2 | — | part |
| 9 | Main Controller Board 6 parts | photocopier-main-controller | 1× | 1 | 10 | assembly |
| 9.1 | Bare PCB | pcb-bare | 1× | 1 | — | part |
| 9.2 | Compute SoC Module | soc-module | 1× | 1 | — | part |
| 9.3 | Microcontroller | mcu | 1× | 1 | — | part |
| 9.4 | Memory Module | photocopier-memory | 1× | 1 | — | part |
| 9.5 | SMD Passive (R/C/L) | smd-passives | 1× | 1 | — | part |
| 9.6 | Connector | connector | 5× | 5 | — | part |
| 10 | Operation Panel 4 parts | photocopier-operation-panel | 1× | 1 | 4 | assembly |
| 10.1 | LCD Panel | lcd-panel | 1× | 1 | — | part |
| 10.2 | Touch Digitizer | touch-digitizer | 1× | 1 | — | part |
| 10.3 | Bare PCB | pcb-bare | 1× | 1 | — | part |
| 10.4 | Microcontroller | mcu | 1× | 1 | — | part |
| 11 | Power Supply | power-supply | 1× | 1 | — | part |
| 12 | Blower Motor | blower-motor | 2× | 2 | — | part |
| 13 | Wire Bundle | wire-bundle | 1× | 1 | — | part |
| 14 | Fastener Set | fastener-set | 1× | 1 | — | part |
