Automated Fabric Cutter Product

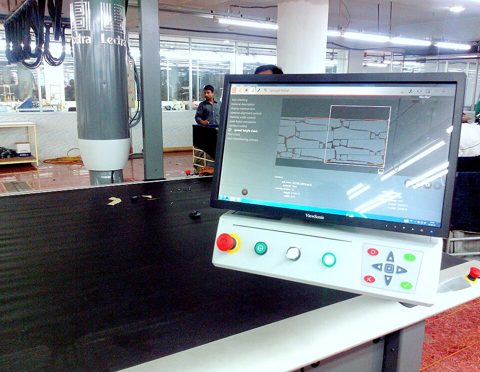

A CNC automated multi-ply fabric cutter: a moving X-Y gantry drives a reciprocating-knife head across a conveyorized bristle bed while a zoned vacuum holds spread plies flat for high-speed cutting. A full specification article for this item is being written. Meanwhile its bill of materials and connections are below.
Build & assembly graph
expand / collapse · shared sub-assemblies converge · links to related products · est. labour product / assembly shared across products atomic part related product
Tap an assembly to expand/collapse · tap a part to open it · use “Open page” for any node · drag to pan, scroll to zoom.
Bill of materials
9 top-level lines · 91 rows shown · 1,237 parts total · indented to 3 levels| # | Item / sub-assembly | Part no. | Qty/assy | Ext. qty | Parts | Type |
|---|---|---|---|---|---|---|
| 1 | Conveyor Bed 6 parts | fabric-cutting-machine-bed | 1× | 1 | 36 | assembly |
| 1.1 | Bristle Bed Surface | fabric-cutting-machine-bristle-bed | 1× | 1 | — | part |
| 1.2 | Conveyor Belt | fabric-cutting-machine-conveyor-belt | 1× | 1 | — | part |
| 1.3 | Conveyor Drive Motor 4 parts | fabric-cutting-machine-conveyor-drive | 1× | 1 | 25 | assembly |
| 1.3.1 | Stator Assembly 3 parts + deeper › | stator-assembly | 1× | 1 | 3 | assembly |
| 1.3.2 | Rotor Assembly 4 parts + deeper › | rotor-assembly | 1× | 1 | 19 | assembly |
| 1.3.3 | Ball Bearing | ball-bearing | 2× | 2 | — | part |
| 1.3.4 | Helical Gear Pair | gear-pair | 1× | 1 | — | part |
| 1.4 | Drive Belt | drive-belt | 2× | 2 | — | part |
| 1.5 | Ball Bearing | ball-bearing | 6× | 6 | — | part |
| 1.6 | Bed Frame | fabric-cutting-machine-bed-frame | 1× | 1 | — | part |
| 2 | X-Y Gantry 6 parts | fabric-cutting-machine-gantry | 1× | 1 | 75 | assembly |
| 2.1 | X Gantry Beam 3 parts | fabric-cutting-machine-x-beam | 1× | 1 | 4 | assembly |
| 2.1.1 | Gantry Beam Extrusion | fabric-cutting-machine-beam-extrusion | 1× | 1 | — | part |
| 2.1.2 | Drive Rack | fabric-cutting-machine-rack | 1× | 1 | — | part |
| 2.1.3 | Fastener Set | fastener-set | 2× | 2 | — | part |
| 2.2 | Y Carriage 3 parts | fabric-cutting-machine-y-carriage | 1× | 1 | 7 | assembly |
| 2.2.1 | Carriage Plate | fabric-cutting-machine-carriage-plate | 1× | 1 | — | part |
| 2.2.2 | Linear Guide Rail | fabric-cutting-machine-linear-rail | 2× | 2 | — | part |
| 2.2.3 | Ball Bearing | ball-bearing | 4× | 4 | — | part |
| 2.3 | Axis Servo Motor 4 parts | fabric-cutting-machine-servo | 2× | 2 | 25 | assembly |
| 2.3.1 | Stator Assembly 3 parts + deeper › | stator-assembly | 1× | 2 | 3 | assembly |
| 2.3.2 | Rotor Assembly 4 parts + deeper › | rotor-assembly | 1× | 2 | 19 | assembly |
| 2.3.3 | Ball Bearing | ball-bearing | 2× | 4 | — | part |
| 2.3.4 | Servo Encoder | fabric-cutting-machine-encoder | 1× | 2 | — | part |
| 2.4 | Ball Screw | ball-screw | 2× | 2 | — | part |
| 2.5 | Linear Guide Rail | fabric-cutting-machine-linear-rail | 4× | 4 | — | part |
| 2.6 | Ball Bearing | ball-bearing | 8× | 8 | — | part |
| 3 | Cutting Head 7 parts | fabric-cutting-machine-head | 1× | 1 | 132 | assembly |
| 3.1 | Reciprocating Knife Blade | fabric-cutting-machine-knife-blade | 1× | 1 | — | part |
| 3.2 | Knife Drive 4 parts | fabric-cutting-machine-knife-drive | 1× | 1 | 25 | assembly |
| 3.2.1 | Stator Assembly 3 parts + deeper › | stator-assembly | 1× | 1 | 3 | assembly |
| 3.2.2 | Rotor Assembly 4 parts + deeper › | rotor-assembly | 1× | 1 | 19 | assembly |
| 3.2.3 | Ball Bearing | ball-bearing | 2× | 2 | — | part |
| 3.2.4 | Reciprocating Crank | fabric-cutting-machine-crank | 1× | 1 | — | part |
| 3.3 | Blade Sharpener 2 parts | fabric-cutting-machine-sharpener | 1× | 1 | 26 | assembly |
| 3.3.1 | Grinder Motor 3 parts + deeper › | fabric-cutting-machine-grinder-motor | 1× | 1 | 24 | assembly |
| 3.3.2 | Grinding Wheel | fabric-cutting-machine-grinding-wheel | 2× | 2 | — | part |
| 3.4 | Theta Rotation Axis 3 parts | fabric-cutting-machine-theta-axis | 1× | 1 | 26 | assembly |
| 3.4.1 | Theta Motor 3 parts + deeper › | fabric-cutting-machine-theta-motor | 1× | 1 | 23 | assembly |
| 3.4.2 | Helical Gear Pair | gear-pair | 1× | 1 | — | part |
| 3.4.3 | Ball Bearing | ball-bearing | 2× | 2 | — | part |
| 3.5 | Z Depth Axis 4 parts | fabric-cutting-machine-z-axis | 1× | 1 | 28 | assembly |
| 3.5.1 | Z Depth Motor 3 parts + deeper › | fabric-cutting-machine-z-motor | 1× | 1 | 23 | assembly |
| 3.5.2 | Ball Screw | ball-screw | 1× | 1 | — | part |
| 3.5.3 | Linear Guide Rail | fabric-cutting-machine-linear-rail | 2× | 2 | — | part |
| 3.5.4 | Ball Bearing | ball-bearing | 2× | 2 | — | part |
| 3.6 | Drill / Punch Unit 3 parts | fabric-cutting-machine-drill | 1× | 1 | 25 | assembly |
| 3.6.1 | Drill Motor 2 parts + deeper › | fabric-cutting-machine-drill-motor | 1× | 1 | 22 | assembly |
| 3.6.2 | Drill / Punch Bit | fabric-cutting-machine-drill-bit | 1× | 1 | — | part |
| 3.6.3 | Ball Bearing | ball-bearing | 2× | 2 | — | part |
| 3.7 | Presser Foot | fabric-cutting-machine-presser-foot | 1× | 1 | — | part |
| 4 | Vacuum System 4 parts | fabric-cutting-machine-vacuum | 1× | 1 | 63 | assembly |
| 4.1 | Vacuum Blower 4 parts | fabric-cutting-machine-vacuum-blower | 2× | 2 | 25 | assembly |
| 4.1.1 | Blower Motor | blower-motor | 1× | 2 | — | part |
| 4.1.2 | Stator Assembly 3 parts + deeper › | stator-assembly | 1× | 2 | 3 | assembly |
| 4.1.3 | Rotor Assembly 4 parts + deeper › | rotor-assembly | 1× | 2 | 19 | assembly |
| 4.1.4 | Ball Bearing | ball-bearing | 2× | 4 | — | part |
| 4.2 | Vacuum Plenum | fabric-cutting-machine-plenum | 1× | 1 | — | part |
| 4.3 | Vacuum Zone Chamber | fabric-cutting-machine-vacuum-zone | 6× | 6 | — | part |
| 4.4 | Zone Gate Valve | fabric-cutting-machine-zone-valve | 6× | 6 | — | part |
| 5 | Overlay Spreader 3 parts | fabric-cutting-machine-spreader | 1× | 1 | 6 | assembly |
| 5.1 | Overlay Film Roll | fabric-cutting-machine-film-roll | 1× | 1 | — | part |
| 5.2 | Film Tensioner 2 parts | fabric-cutting-machine-tensioner | 1× | 1 | 3 | assembly |
| 5.2.1 | Tension Roller | fabric-cutting-machine-tension-roller | 1× | 1 | — | part |
| 5.2.2 | Ball Bearing | ball-bearing | 2× | 2 | — | part |
| 5.3 | Ball Bearing | ball-bearing | 2× | 2 | — | part |
| 6 | Control Cabinet 3 parts | fabric-cutting-machine-cabinet | 1× | 1 | 867 | assembly |
| 6.1 | Motion Controller 4 parts | fabric-cutting-machine-controller | 1× | 1 | 224 | assembly |
| 6.1.1 | Bare PCB | pcb-bare | 1× | 1 | — | part |
| 6.1.2 | Compute SoC Module | soc-module | 1× | 1 | — | part |
| 6.1.3 | Microcontroller | mcu | 2× | 2 | — | part |
| 6.1.4 | SMD Passive (R/C/L) | smd-passives | 220× | 220 | — | part |
| 6.2 | Servo Drive 3 parts | fabric-cutting-machine-servo-drive | 5× | 5 | 112 | assembly |
| 6.2.1 | Bare PCB | pcb-bare | 1× | 5 | — | part |
| 6.2.2 | Microcontroller | mcu | 1× | 5 | — | part |
| 6.2.3 | SMD Passive (R/C/L) | smd-passives | 110× | 550 | — | part |
| 6.3 | Operator Touchscreen 4 parts | fabric-cutting-machine-hmi | 1× | 1 | 83 | assembly |
| 6.3.1 | Bare PCB | pcb-bare | 1× | 1 | — | part |
| 6.3.2 | LCD Panel | lcd-panel | 1× | 1 | — | part |
| 6.3.3 | Touch Digitizer | touch-digitizer | 1× | 1 | — | part |
| 6.3.4 | SMD Passive (R/C/L) | smd-passives | 80× | 80 | — | part |
| 7 | Laser Projector 3 parts | fabric-cutting-machine-laser | 1× | 1 | 4 | assembly |
| 7.1 | Laser Diode | fabric-cutting-machine-laser-diode | 1× | 1 | — | part |
| 7.2 | Galvanometer Mirror | fabric-cutting-machine-galvo | 2× | 2 | — | part |
| 7.3 | Bare PCB | pcb-bare | 1× | 1 | — | part |
| 8 | Wiring Harness 3 parts | fabric-cutting-machine-wiring | 1× | 1 | 50 | assembly |
| 8.1 | Wire Bundle | wire-bundle | 1× | 1 | — | part |
| 8.2 | Connector | connector | 48× | 48 | — | part |
| 8.3 | Cable Drag Chain | fabric-cutting-machine-drag-chain | 1× | 1 | — | part |
| 9 | Fastener Set | fastener-set | 4× | 4 | — | part |
Sourcing — likely vendors
Companies that make this · indicative price $10k–$1M · MOQ & lead are typical| Vendor | HQ | Specialty | MOQ | Lead time |
|---|---|---|---|---|
| 🇨🇭Rieter rieter.com ↗ | Winterthur, CH | Spinning machinery | 10 units | 14–24 wks |
| truetzschler.com ↗ | Mönchengladbach, DE | Textile machinery | 10 units | 14–24 wks |
| 🇧🇪Picanol picanol.be ↗ | Ypres, BE | Weaving machines | 10 units | 14–24 wks |
| karlmayer.com ↗ | Obertshausen, DE | Warp knitting machines | 10 units | 14–24 wks |
| 🇨🇭Saurer saurer.com ↗ | Arbon, CH | Spinning & embroidery | 10 units | 14–24 wks |
