Ultrasound Machine Product
A cart-based diagnostic ultrasound system with a beamformer, multiple transducer probes, an articulated display, console controls, and onboard battery backup. A full specification article for this item is being written. Meanwhile its bill of materials and connections are below.
Build & assembly graph
expand / collapse · shared sub-assemblies converge · links to related products · est. labour product / assembly shared across products atomic part related product
Tap an assembly to expand/collapse · tap a part to open it · use “Open page” for any node · drag to pan, scroll to zoom.
Bill of materials
12 top-level lines · 109 rows shown · 1,761 parts total · indented to 3 levels| # | Item / sub-assembly | Part no. | Qty/assy | Ext. qty | Parts | Type |
|---|---|---|---|---|---|---|
| 1 | Cart Chassis 5 parts | ultrasound-machine-cart | 1× | 1 | 21 | assembly |
| 1.1 | Cart Frame | ultrasound-machine-frame | 1× | 1 | — | part |
| 1.2 | Braked Caster 2 parts | ultrasound-machine-caster | 4× | 4 | 3 | assembly |
| 1.2.1 | Ball Bearing | ball-bearing | 2× | 8 | — | part |
| 1.2.2 | Caster Wheel + Brake | ultrasound-machine-caster-wheel | 1× | 4 | — | part |
| 1.3 | Height-Adjust Column 2 parts | ultrasound-machine-column | 1× | 1 | 5 | assembly |
| 1.3.1 | Gas Spring Lift | ultrasound-machine-gas-spring | 1× | 1 | — | part |
| 1.3.2 | Ball Bearing | ball-bearing | 4× | 4 | — | part |
| 1.4 | Maneuver Handle | ultrasound-machine-handle | 2× | 2 | — | part |
| 1.5 | Fastener Set | fastener-set | 1× | 1 | — | part |

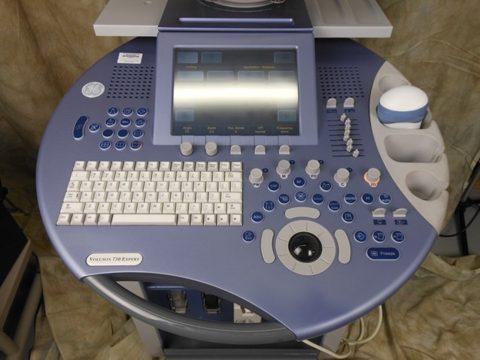

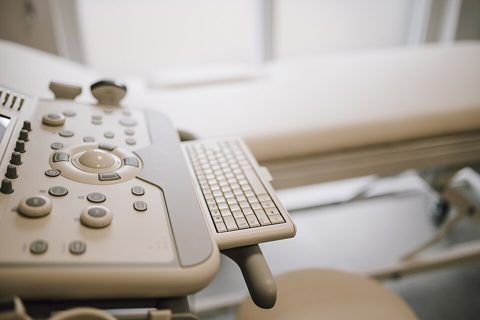

| 2 | Operator Console 5 parts | ultrasound-machine-console | 1× | 1 | 144 | assembly |
| 2.1 | Console Control Board 4 parts | ultrasound-machine-control-board | 1× | 1 | 130 | assembly |
| 2.1.1 | Bare PCB | pcb-bare | 1× | 1 | — | part |
| 2.1.2 | Microcontroller | mcu | 1× | 1 | — | part |
| 2.1.3 | SMD Passive (R/C/L) | smd-passives | 120× | 120 | — | part |
| 2.1.4 | Connector | connector | 8× | 8 | — | part |
| 2.2 | Alphanumeric Keyboard | ultrasound-machine-keyboard | 1× | 1 | — | part |
| 2.3 | Trackball | ultrasound-machine-trackball | 1× | 1 | — | part |
| 2.4 | Rotary Encoder Knob | ultrasound-machine-encoder | 8× | 8 | — | part |
| 2.5 | Touchscreen Control Panel 3 parts | ultrasound-machine-touchscreen | 1× | 1 | 4 | assembly |
| 2.5.1 | LCD Panel | lcd-panel | 1× | 1 | — | part |
| 2.5.2 | Touch Digitizer | touch-digitizer | 1× | 1 | — | part |
| 2.5.3 | Connector | connector | 2× | 2 | — | part |
| 3 | Main Display Monitor 4 parts | ultrasound-machine-display | 1× | 1 | 67 | assembly |
| 3.1 | LCD Panel | lcd-panel | 1× | 1 | — | part |
| 3.2 | Bare PCB | pcb-bare | 1× | 1 | — | part |
| 3.3 | SMD Passive (R/C/L) | smd-passives | 60× | 60 | — | part |
| 3.4 | Articulated Monitor Arm 2 parts | ultrasound-machine-monitor-arm | 1× | 1 | 5 | assembly |
| 3.4.1 | Ball Bearing | ball-bearing | 4× | 4 | — | part |
| 3.4.2 | Fastener Set | fastener-set | 1× | 1 | — | part |
| 4 | Beamformer & Processing 5 parts | ultrasound-machine-processing | 1× | 1 | 961 | assembly |
| 4.1 | Analog Front-End Board 4 parts | ultrasound-machine-frontend-board | 1× | 1 | 411 | assembly |
| 4.1.1 | Bare PCB | pcb-bare | 1× | 1 | — | part |
| 4.1.2 | Ultrasound AFE IC | ultrasound-machine-afe-ic | 4× | 4 | — | part |
| 4.1.3 | SMD Passive (R/C/L) | smd-passives | 400× | 400 | — | part |
| 4.1.4 | Connector | connector | 6× | 6 | — | part |
| 4.2 | Beamformer Board 4 parts | ultrasound-machine-beamformer-board | 1× | 1 | 206 | assembly |
| 4.2.1 | Bare PCB | pcb-bare | 1× | 1 | — | part |
| 4.2.2 | Beamformer ASIC | ultrasound-machine-beamformer-asic | 1× | 1 | — | part |
| 4.2.3 | SMD Passive (R/C/L) | smd-passives | 200× | 200 | — | part |
| 4.2.4 | Connector | connector | 4× | 4 | — | part |
| 4.3 | Back-End Processing Board 4 parts | ultrasound-machine-backend-board | 1× | 1 | 188 | assembly |
| 4.3.1 | Bare PCB | pcb-bare | 1× | 1 | — | part |
| 4.3.2 | Compute SoC Module | soc-module | 1× | 1 | — | part |
| 4.3.3 | SMD Passive (R/C/L) | smd-passives | 180× | 180 | — | part |
| 4.3.4 | Connector | connector | 6× | 6 | — | part |
| 4.4 | Image Processing Board 3 parts | ultrasound-machine-image-board | 1× | 1 | 155 | assembly |
| 4.4.1 | Bare PCB | pcb-bare | 1× | 1 | — | part |
| 4.4.2 | SMD Passive (R/C/L) | smd-passives | 150× | 150 | — | part |
| 4.4.3 | Connector | connector | 4× | 4 | — | part |
| 4.5 | Speaker | speaker | 1× | 1 | — | part |
| 5 | Power System 4 parts | ultrasound-machine-power-system | 1× | 1 | 19 | assembly |
| 5.1 | Power Supply | power-supply | 1× | 1 | — | part |
| 5.2 | Backup Battery Pack 3 parts | ultrasound-machine-battery-pack | 1× | 1 | 11 | assembly |
| 5.2.1 | LiPo Cell | lipo-cell | 8× | 8 | — | part |
| 5.2.2 | BMS Board | bms-board | 1× | 1 | — | part |
| 5.2.3 | Connector | connector | 2× | 2 | — | part |
| 5.3 | Wire Bundle | wire-bundle | 1× | 1 | — | part |
| 5.4 | Connector | connector | 6× | 6 | — | part |
| 6 | Cooling System 2 parts | ultrasound-machine-cooling | 1× | 1 | 3 | assembly |
| 6.1 | Blower Motor | blower-motor | 2× | 2 | — | part |
| 6.2 | Air Intake Filter + Duct | ultrasound-machine-air-filter | 1× | 1 | — | part |
| 7 | Convex Probe 8 parts | ultrasound-machine-probe-curved | 1× | 1 | 136 | assembly |
| 7.1 | Piezo Element Array 1 parts | ultrasound-machine-element-array | 1× | 1 | 128 | assembly |
| 7.1.1 | Piezoelectric Element | piezo-element | 128× | 128 | — | part |
| 7.2 | Acoustic Matching Layer | ultrasound-machine-matching-layer | 1× | 1 | — | part |
| 7.3 | Acoustic Backing Layer | ultrasound-machine-backing-layer | 1× | 1 | — | part |
| 7.4 | Acoustic Lens | ultrasound-machine-acoustic-lens | 1× | 1 | — | part |
| 7.5 | Probe Flex Circuit | ultrasound-machine-probe-flex | 1× | 1 | — | part |
| 7.6 | Coaxial Probe Cable | ultrasound-machine-probe-cable | 1× | 1 | — | part |
| 7.7 | Probe Connector | ultrasound-machine-probe-connector | 1× | 1 | — | part |
| 7.8 | Probe Housing 2 parts | ultrasound-machine-probe-housing | 1× | 1 | 2 | assembly |
| 7.8.1 | Probe Shell | ultrasound-machine-probe-shell | 1× | 1 | — | part |
| 7.8.2 | O-Ring Set | oring-set | 1× | 1 | — | part |
| 8 | Linear Probe 8 parts | ultrasound-machine-probe-linear | 1× | 1 | 136 | assembly |
| 8.1 | Piezo Element Array 1 parts | ultrasound-machine-element-array | 1× | 1 | 128 | assembly |
| 8.1.1 | Piezoelectric Element | piezo-element | 128× | 128 | — | part |
| 8.2 | Acoustic Matching Layer | ultrasound-machine-matching-layer | 1× | 1 | — | part |
| 8.3 | Acoustic Backing Layer | ultrasound-machine-backing-layer | 1× | 1 | — | part |
| 8.4 | Acoustic Lens | ultrasound-machine-acoustic-lens | 1× | 1 | — | part |
| 8.5 | Probe Flex Circuit | ultrasound-machine-probe-flex | 1× | 1 | — | part |
| 8.6 | Coaxial Probe Cable | ultrasound-machine-probe-cable | 1× | 1 | — | part |
| 8.7 | Probe Connector | ultrasound-machine-probe-connector | 1× | 1 | — | part |
| 8.8 | Probe Housing 2 parts | ultrasound-machine-probe-housing | 1× | 1 | 2 | assembly |
| 8.8.1 | Probe Shell | ultrasound-machine-probe-shell | 1× | 1 | — | part |
| 8.8.2 | O-Ring Set | oring-set | 1× | 1 | — | part |
| 9 | Phased-Array Probe 8 parts | ultrasound-machine-probe-phased | 1× | 1 | 136 | assembly |
| 9.1 | Piezo Element Array 1 parts | ultrasound-machine-element-array | 1× | 1 | 128 | assembly |
| 9.1.1 | Piezoelectric Element | piezo-element | 128× | 128 | — | part |
| 9.2 | Acoustic Matching Layer | ultrasound-machine-matching-layer | 1× | 1 | — | part |
| 9.3 | Acoustic Backing Layer | ultrasound-machine-backing-layer | 1× | 1 | — | part |
| 9.4 | Acoustic Lens | ultrasound-machine-acoustic-lens | 1× | 1 | — | part |
| 9.5 | Probe Flex Circuit | ultrasound-machine-probe-flex | 1× | 1 | — | part |
| 9.6 | Coaxial Probe Cable | ultrasound-machine-probe-cable | 1× | 1 | — | part |
| 9.7 | Probe Connector | ultrasound-machine-probe-connector | 1× | 1 | — | part |
| 9.8 | Probe Housing 2 parts | ultrasound-machine-probe-housing | 1× | 1 | 2 | assembly |
| 9.8.1 | Probe Shell | ultrasound-machine-probe-shell | 1× | 1 | — | part |
| 9.8.2 | O-Ring Set | oring-set | 1× | 1 | — | part |
| 10 | Probe Port Panel 3 parts | ultrasound-machine-probe-ports | 1× | 1 | 45 | assembly |
| 10.1 | Connector | connector | 4× | 4 | — | part |
| 10.2 | Bare PCB | pcb-bare | 1× | 1 | — | part |
| 10.3 | SMD Passive (R/C/L) | smd-passives | 40× | 40 | — | part |
| 11 | Gel Warmer 1 parts | ultrasound-machine-gel-warmer | 1× | 1 | 1 | assembly |
| 11.1 | Gel Heating Element | ultrasound-machine-gel-heater | 1× | 1 | — | part |
| 12 | Storage & I/O 4 parts | ultrasound-machine-storage | 1× | 1 | 92 | assembly |
| 12.1 | SSD | ultrasound-machine-ssd | 1× | 1 | — | part |
| 12.2 | Bare PCB | pcb-bare | 1× | 1 | — | part |
| 12.3 | SMD Passive (R/C/L) | smd-passives | 80× | 80 | — | part |
| 12.4 | Connector | connector | 10× | 10 | — | part |
Sourcing — likely vendors
Companies that make this · indicative price $500–$3M · MOQ & lead are typical| Vendor | HQ | Specialty | MOQ | Lead time |
|---|---|---|---|---|
| gehealthcare.com ↗ | Chicago, US | Medical imaging & devices | 100 units | 12–20 wks |
| siemens-healthineers.com ↗ | Erlangen, DE | Medical systems | 100 units | 12–20 wks |
| 🇳🇱Philips philips.com ↗ | Amsterdam, NL | Health technology | 100 units | 12–20 wks |
| medtronic.com ↗ | Minneapolis, US | Medical devices | 100 units | 12–20 wks |
| 🇨🇳Mindray mindray.com ↗ | Shenzhen, CN | Medical devices | 100 units | 12–20 wks |
